双金属温度计结构特征与工作原理

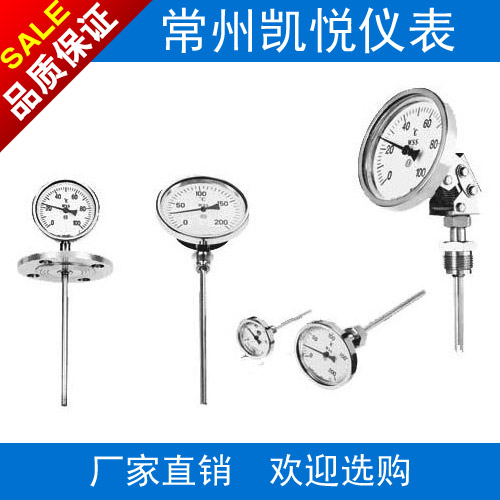

　　双金属温度计（以下简称温度计）是用绕成螺旋形的热双金属片作感温元件，并将它装在保护套内，一端固定（固定端），另一端（自由端）连接在一根细轴上，轴端装有指针。当温度发生变化时，感温元件的自由端随即 转动，通过细轴带动指针，在标度盘上指示出温度的变化；直型温度计则通过转向传动机构带动指针。表壳材料有 钢板、铸铝合金、不锈钢板。可调角型温度计的表头部份借助于波纹管，转角机构等零件，可以由角型到直型或从 直型到角型任意角度调整。
